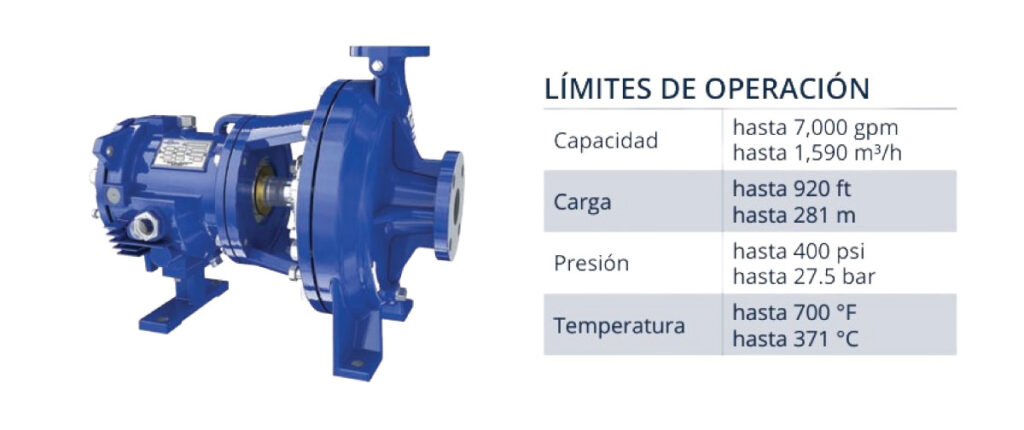

Bomba de Succión Horizontal
- Diseño HI (OH1), cumple dimensionalmente con la especificación ANSI /ASME B73.1
- Bomba centrífuga de proceso horizontal, en cantiléver, de una etapa,Impulsor semi-abierto, dinámicamente balanceado
- Diseño “back pull-out” facilita el mantenimiento
- Diseño modular
- Disponible en un amplio rango de metalurgias para bombeo de una gran variedad de líquidos
APLICACIONES
Química – Farmacéutica – Servicios auxiliares en plantas de generación de energía – Procesamiento de alimentos – Tratamiento de aguas – Refrigeración industrial

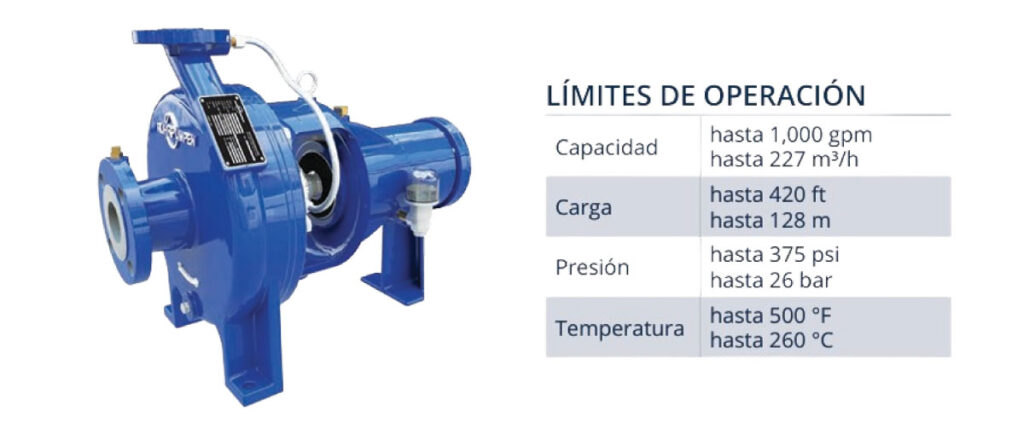

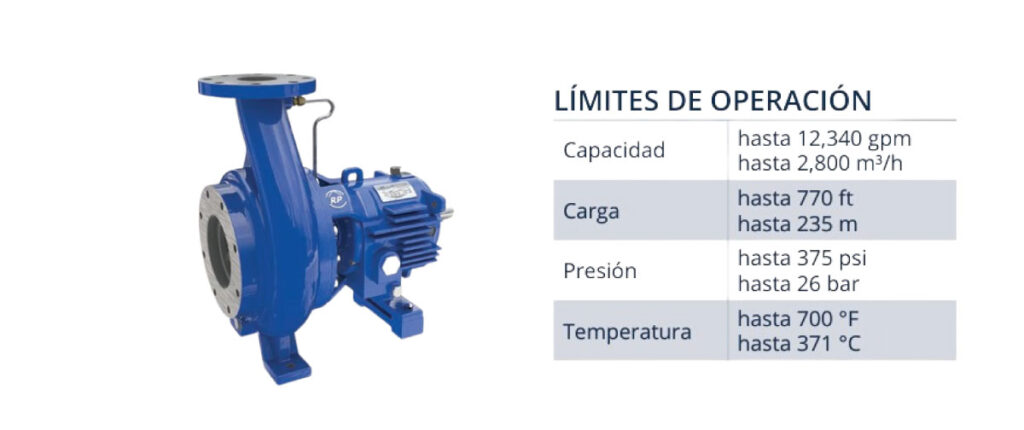

- Diseño HI (OH1), cumple con la especificación ANSI / ASME B73.1
- Diseño hidráulico mejorado para requisitos de bajo NPSH
- Diseño “back pull-out” facilita el mantenimiento
- Opción de C-Frame disponible
- Chaqueta y serpentín de enfriamiento opcionales
- Disponible en hierro dúctil, acero inoxidable, dúplex y alloy-20 (otros materiales bajo pedido)
- Disponible en 35 tamaños para operar en un amplio rango hidráulico, modelo CPP-L para aplicaciones de bajo flujo y alta carga
APLICACIONES
Químico y petroquímico – Servicios auxiliares en plantas de generación de energía – Irrigación agrícola – Tratamiento de agua – Procesamiento de alimentos – Fábricas de papel – Industria textil- Farmacéutica

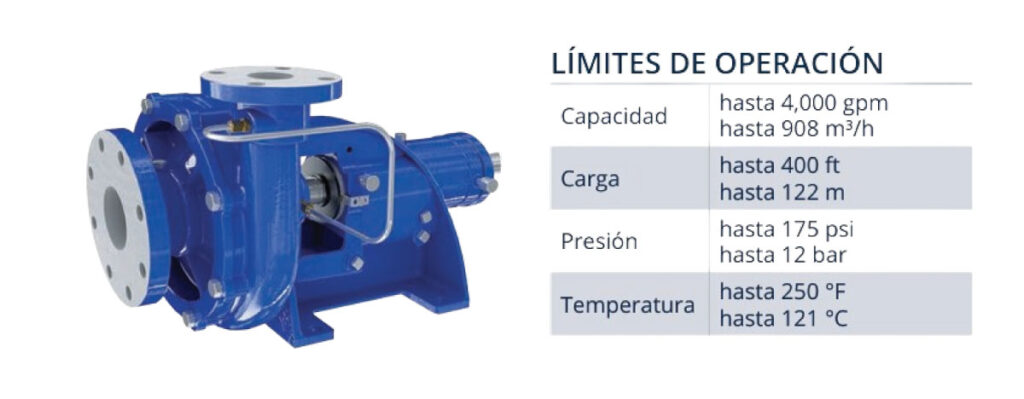

- Diseño HI (OH1), cumple con la especificación ANSI / ASME B73.1
- Diseño “back pull-out” facilita el mantenimiento
- Impulsor abierto permite el manejo de sólidos en suspensión
- Diseño hidráulico mejorado para requisitos de bajo HPSH
- Opción de C-Frame disponible
- Chaqueta y serpentín de enfriamiento opcionales
- Disponible en hierro dúctil, acero inoxidable, dúplex y alloy-20 (otros materiales bajo pedido)
- Modelo CPO-L para aplicaciones de bajo flujo y alta carga
APLICACIONES
Químico y petroquímico – Servicios auxiliares en plantas de generación de energía – Irrigación agrícola – Tratamiento de agua – Procesamiento de alimentos – Fábricas de papel – Industria textil- Farmacéutica
- Diseños HI (GSD – OH0 / GSD-C – OH7)
- El modelo GSD-C es de acoplamiento directo
- Máxima intercambiabilidad de piezas para reducir costos
- Impulsor ajustable semiabierto
- Armazón montado en motor como estándar
- Diseño “back pull-out” disponible
- Opción de empaquetadura o sello mecánico
- Hierro fundido como material estándar (otros materiales bajo pedido)
APLICACIONES
Químico y petroquímico – Servicios auxiliares en plantas de generación de energía – Irrigación agrícola – Tratamiento de agua – Procesamiento de alimentos – Fábricas de papel – Industria textil- Farmacéutica

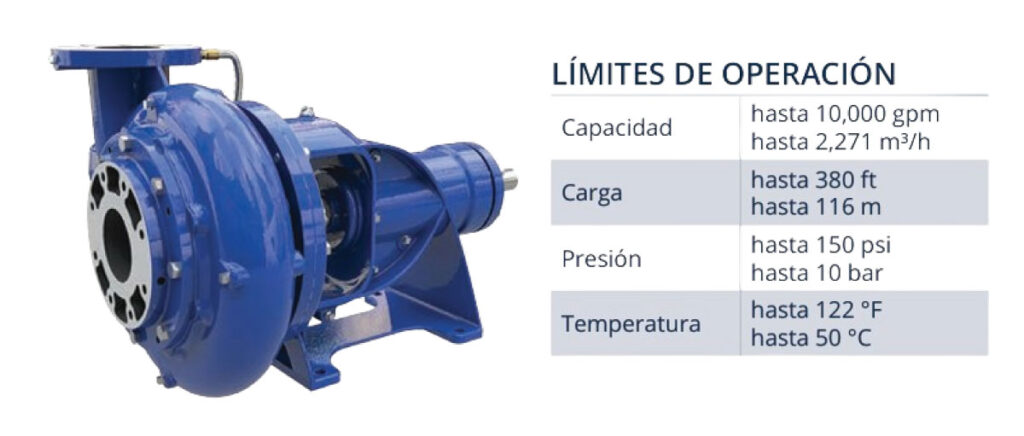

BOMBA PARA MANEJO DE SÓLIDOS, DE UNA ETAPA
- Succión horizontal, de una etapa
- Puede ser montada vertical u horizontalmente
- Diseñada para manejar sólidos desde 1 1/2” (38 mm) hasta 6” (152 mm) en diámetro
- Impulsor hidráulicamente balanceado para manejo de sólidos, con
diseño anti-bloqueo - Hierro fundido como material estándar (otros materiales bajo pedido)
APLICACIONES
Residuos sanitarios e industriales – Agua de lluvia y tormenta – Control de polución – Tratamiento y gestión de aguas residuales

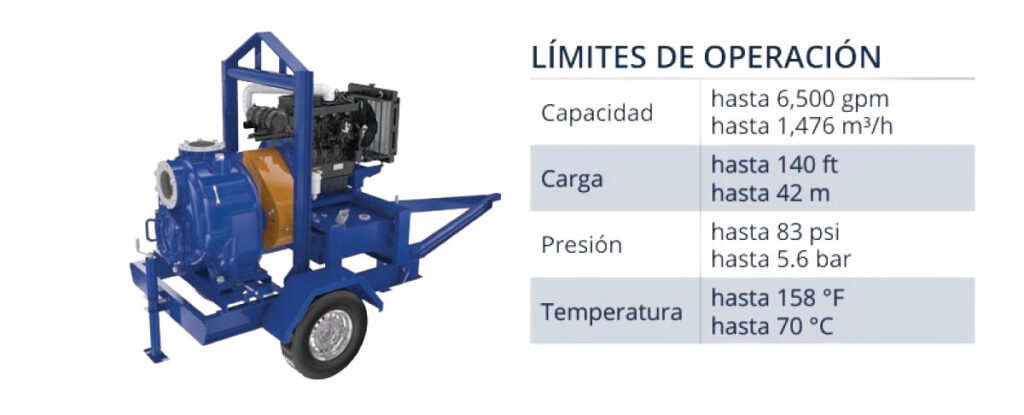

BOMBA AUTOCEBANTE PARA MANEJO DE SÓLIDOS
- Diseño HI (OH1A)
- Bomba de proceso autocebante
- Manejo de sólidos hasta 3” (76 mm) en diámetro
- Compuerta desmontable para un fácil acceso al impulsor y al sello para
facilitar el mantenimiento - Apta para aplicaciones donde el nivel del líquido está por debajo de la
bomba, máxima elevación 25 ft (7.6 m) - Disponible con o sin carro
- Hierro fundido y dúplex como materiales estándar (otros materiales bajo pedido)
APLICACIONES
Apta para bombeo de fluidos limpios, sucios, fangosos y con sólidos: Fábricas de papel – Procesamiento de alimentos – Industria vitivinícola – Industria metalúrgica Tratamiento de aguas residuales – Drenaje de minas y control de aguas subterráneas

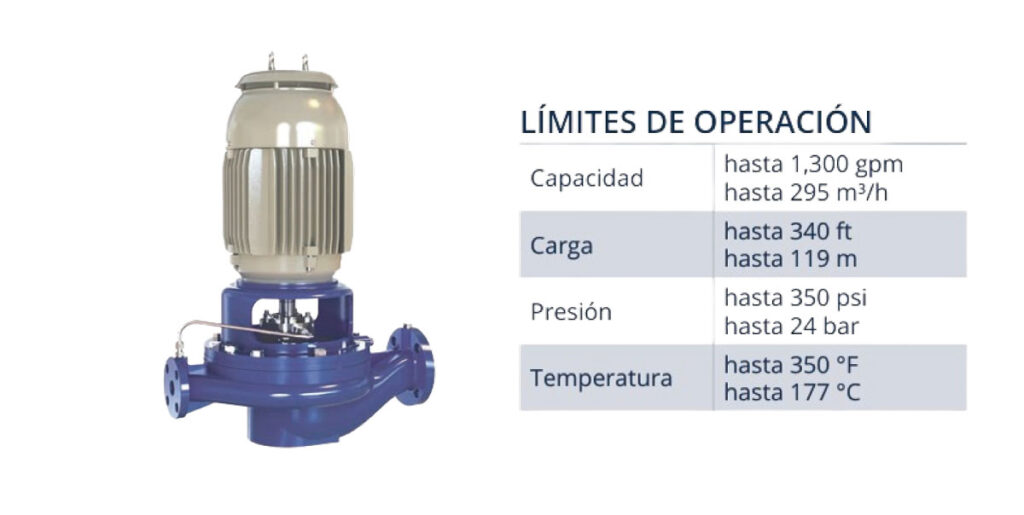

BOMBA VERTICAL EN LÍNEA, DE PROCESO (ACOPLAMIENTO DIRECTO)
- Diseño HI (OH5), cumple dimensionalmente con la especificación ANSI /ASME B73.2
- Diseño compacto para instalaciones estrechas o en paquetes modulares
- Diseño “top pull-out” facilita el mantenimiento
- Flecha/Eje en una sola pieza
- Bridas de succión y descarga montadas en línea central común
- Impulsor cerrado, balanceado
- Acero inoxidable como material estándar (otros materiales bajo pedido)
APLICACIONES
HVAC – Químico y petroquímico – Farmacéutica – Industria de bebidas – Servicios auxiliares -Sistemas de suministro y transferencia de agua – Refrigeración industrial – Sistemas contra incendio

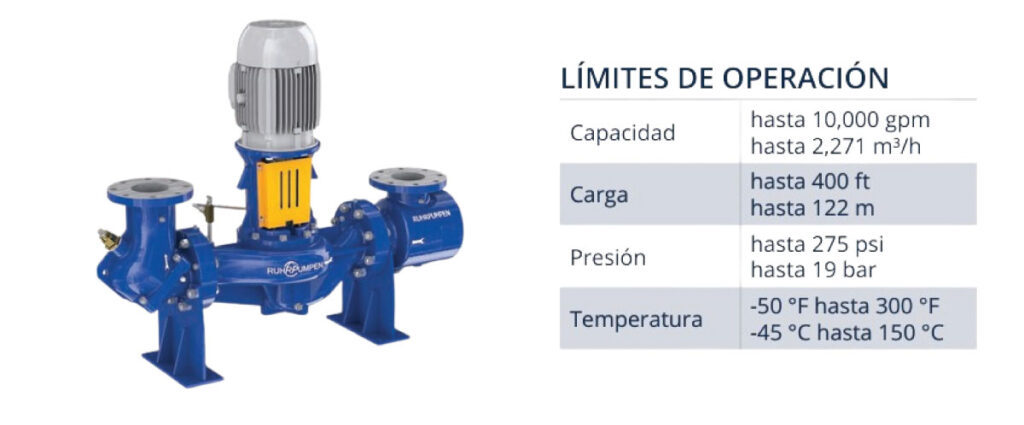

- Diseño HI (OH4 / OH5)
- Impulsor cerrado, de una pieza balanceado
- Acoplamiento partido para simplificar el mantenimiento (modelo IVP), acoplamiento directo (modelo IVP-CC)
- Diseño “top pull-out” para facilitar el mantenimiento
- Bridas de succión y descarga montadas en línea central común
- Guarda de acoplamiento para seguridad durante la operación
- Hierro fundido como material estándar (otros materiales bajo pedido)
APLICACIONES
HVAC – Química y petroquímica – Farmacéutica – Tratamiento de agua – Industria de bebidas – Procesamiento general – Sistemas contra incendio

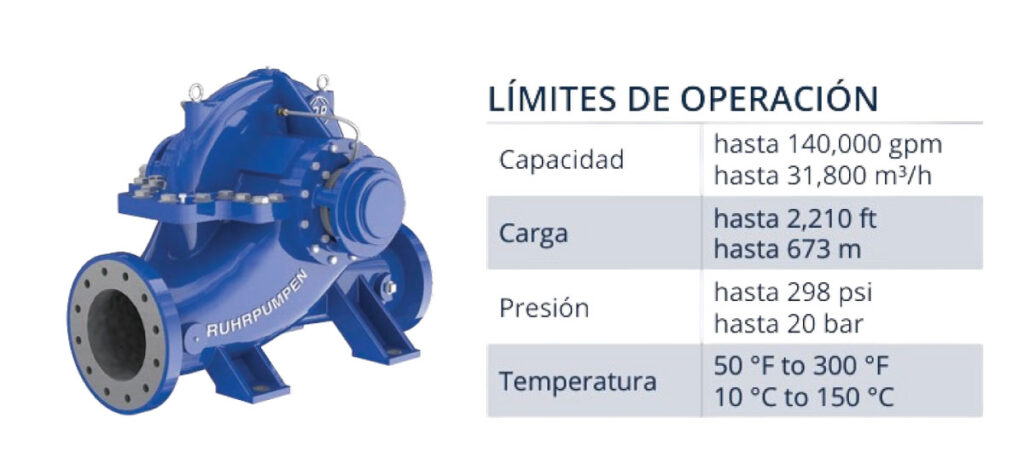

- Diseño HI (BB1)
- Diseño de alta eficiencia
- Impulsor cerrado de doble succión, dinámicamente balanceado
- Opción de empaquetadura o sello mecánico
- Todas las bombas HS / ZW pueden montarse vertical u horizontalmente
- Hierro fundido como material estándar (otros materiales bajo pedido)
APLICACIONES
Químico y petroquímico – Servicios auxiliares en plantas de generación de energía – Irrigación agrícola – Tratamiento de agua – Procesamiento de alimentos – Fábricas de papel – Industria textil- Farmacéutica
BOMBA HORIZONTAL, DE 2 Ó 4 ETAPAS, AXIALMENTE PARTIDA
- Diseño HI (BB3)
- Carcasa de doble voluta, dos o cuatro etapas
- Carga y descarga en horizontal
- Impulsor cerrado de doble succión, dinámicamente balanceado
- Opción de empaquetadura o sello mecánico
Hierro fundido como material estándar (otros materiales bajo pedido)
APLICACIONES
Químico y petroquímico – Torres de enfriamiento – Sistemas de agua municipal – Acueductos – Minería – Sistemas contra incendio

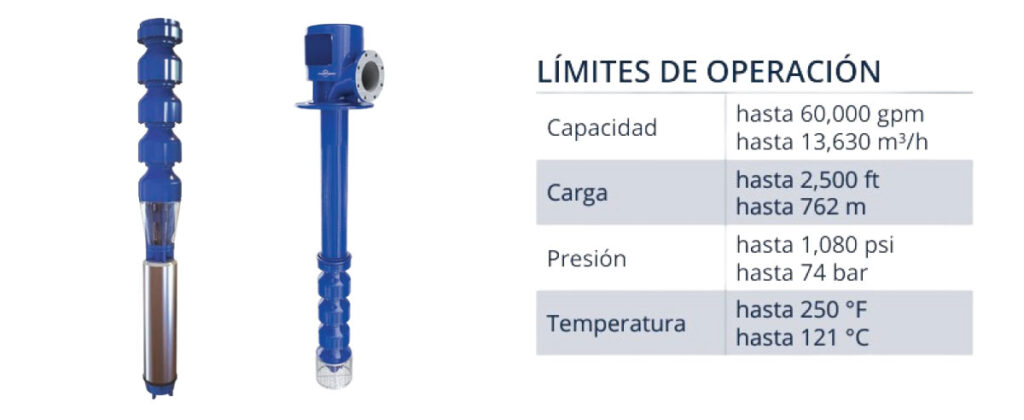

BOMBA VERTICAL TIPO TURBINA
- Diseño HI (VS1), construcción según API 610 última edición (VS1)
disponible - Cuerpo de tazones, impulsores abiertos, semiabiertos y cerrados
- Ensamble de columna roscado o con bridas dependiendo del tamaño
- Hasta 30 etapas, número de etapas según el proceso
- Colador tipo canasta o cónico según las condiciones de servicio
- Se puede construir como bomba vertical enlatada (VS6)
- Materiales estándar incluyen tazones en hierro fundido, impulsores de
bronce y flecha/eje de 416 SS (otros materiales bajo pedido)
APLICACIONES
Pozo profundo – Drenaje de sumidero – Hidrocarburos – Plataformas marítimas – Captación de agua – Suministro y transferencia de agua – Extracción de condensados – Sistemas de agua municipal – Sistemas contra incendio

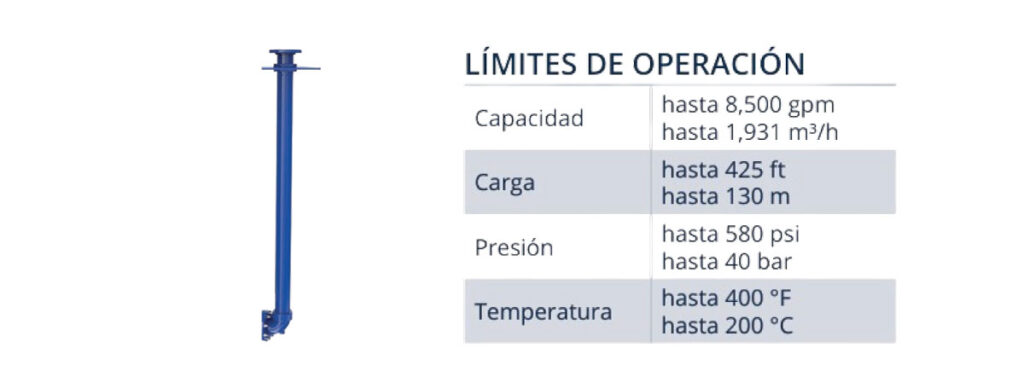

- Diseño HI (VS4), construcción según API 610 última edición (VS4)
disponible - Impulsor semiabierto para aplicaciones de agua limpia e impulsor
cerrado para manejo de sólidos (VSP non-clog) - Manejo de agua con sólidos hasta 4” (102 mm) de diámetro (VSP non
clog) - Puede montarse en sumidero o en tanque
- Hasta 20 ft (6 m) de profundidad de sumidero
- Hierro fundido como material estándar para modelo VSP y según API 610 para la VSP-Chem (otros materiales bajo pedido)
APLICACIONES
Tratamiento de aguas – Hidrocarburos – Solventes automotrices – Drenaje de sumidero – Control de inundaciones – Servicios auxiliares – Servicio de drenaje abierto o cerrado

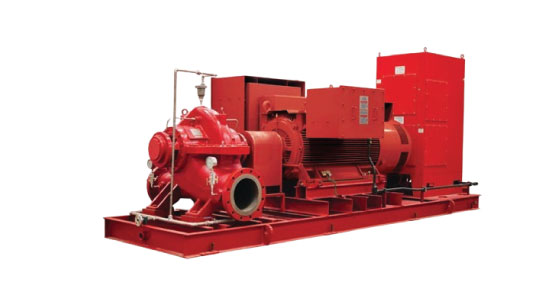

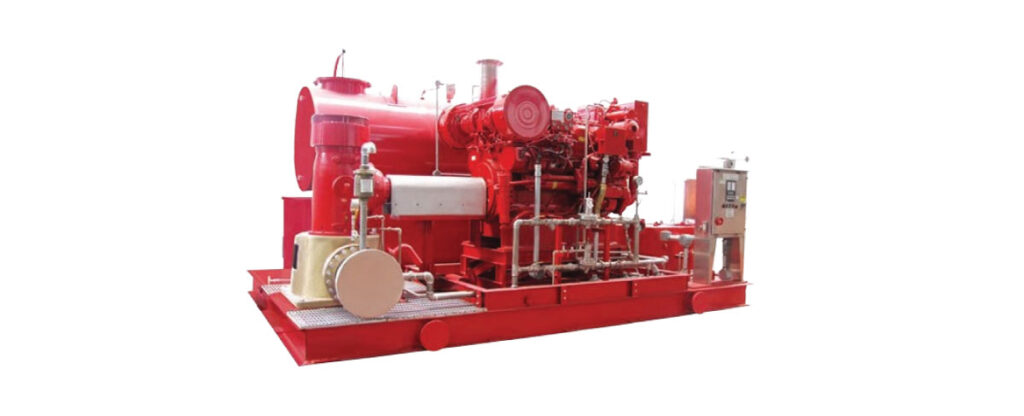

SISTEMAS Y BOMBAS CONTRA INCENDIO
Nuestras soluciones de bombeo contra incendios pueden ser encontradas en todo el mundo en diversos espacios industriales, comerciales y residenciales. Están disponibles como unidades de bombeo individuales o como sistemas completos pre-ensamblados (con o sin caseta), siempre diseñados y construidos a los requerimientos del cliente para asegurar que cumplen con las regulaciones internacionales y locales de seguridad.
Nuestros sistemas pre-ensamblados puede incluir cualquiera de los modelos de bomba contra incendio de RP, ensamblada con controladores, tuberías y otros sistemas en una base común para una instalación plug and-play.
COMPONENTES
- Eléctricas o Diésel Componentes listados por ETL/C-ETL
- Componentes listados por UL y aprobados por FM Diseños NFPA 20 y NFPA 850 Amplia gama de materiales de construcción.
- Metalurgias disponibles para aplicaciones de agua de mar / salobre y para ambientes hostiles.

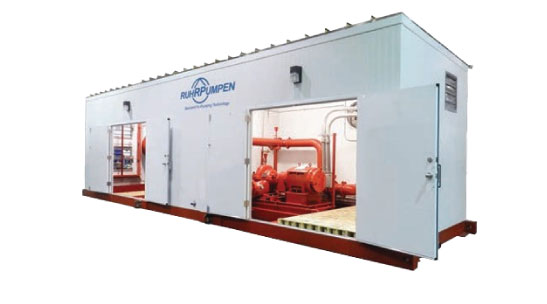

Sistemas Industriales Completos
- Responsabilidad de una sola fuente
- Sistema probado en fábrica
- Entrega en un solo envío, listo para su instalación
- Diseño personalizado a los requerimientos del cliente
- Capacidad de distribución y soporte en el arranque en todo el mundo
- Certificación ABS para paquetes y patines contra incendio en plataformas marinas
APLICACIONES
Edificios comerciales, municipales y residenciales
Naves industriales y almacenes Instalaciones marinas y remotas
Aeropuertos
Centros comerciales
Centrales eléctricas
Componentes

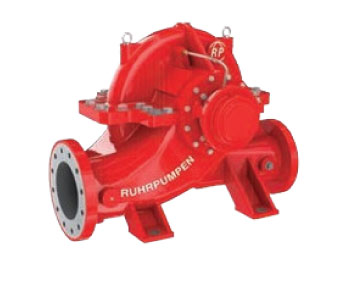

CARCASA BIPARTIDA Bombas centrífugas horizontales, de una o dos etapas, axialmente partidas
Flujo: 150 – 5000 GPM
Presión: from 40 – 355 + PSI Eléctricas o Diésel
UL-448
FM-1311
Diseño NFPA-20
Probada en fábrica
Fácil instalación y mantenimiento – Amplio rango de aplicación – Materiales disponibles para agua de mar y salobre
Flujo: 150 – 400 GPM
Presión: from 40 – 250 + PSI Eléctricas o Diésel
UL-448
FM-1319
Diseño NFPA-20
Probada en fábrica
Diseño compacto “back pull out” facilita el mantenimiento Simplifica los arreglos de la tubería reduciendo problemas asociados con su deformación
TURBINA VERTICAL de una o multi etapas
Flujo: 250 – 5000 GPM
Presión: from 40 – 519 + PSI Eléctricas o Diésel
UL-448
FM-1312
Diseño NFPA-20
Probada en fábrica
Fácil instalación y mantenimiento – Amplio rango de aplicación – Materiales disponibles para agua de mar y salobre
Bomba centrífuga vertical en línea
Flujo: 150 – 1000 GPM
Eléctrica Listado UL y Aprobación FM en Proceso Diésel
Diseño NFPA-20
Probada en fábrica
Diseño “top pull-out” simplifica el mantenimiento Diseño compacto, de ahorro de espacio
