Acoples Fundal

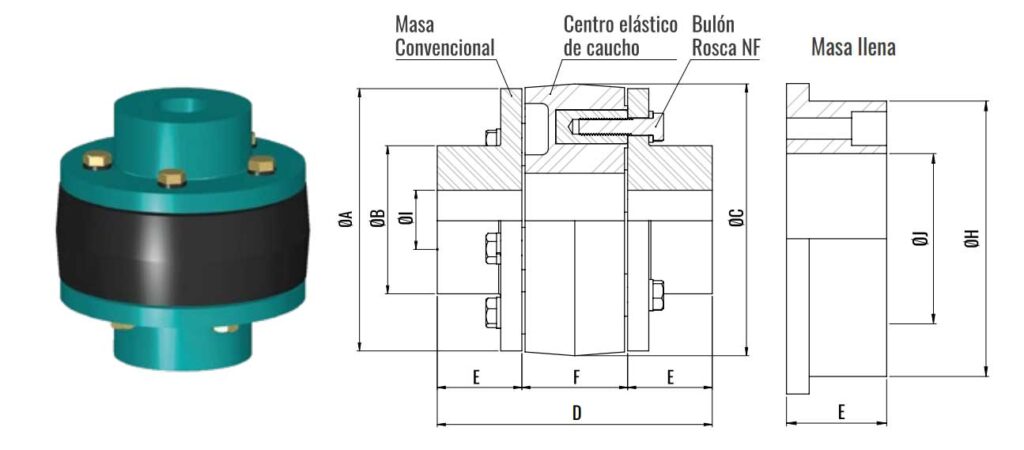

ACOPLES FUNDAL FA

Los acoplamientos FUNDAL FA están compuestos por dos masas de fundición y/o acero y un centro flexible de caucho natural vulcanizado con insertos de acero y bulones UNF

Tabla II • Acoplamiento FA Dimensiones generales (mm)
Tamaño	Torque (Nm)	Velocidad Máxima (RPM)		Masa Convencional		Masa Llena			ØH	ØA	ØC	D	E	F	Tamaño
Tamaño	Torque (Nm)	S/Balan	C/Balan y AR*	ØI Min	ØI Max	ØB	ØJ Min	ØJ Max	ØH	ØA	ØC	D	E	F	Tamaño
FA1	29	3750	4500	–	15	25	–	28	57	61.5	63	63	22	19	FA 1
FA2	44	3750	4500	–	24	36	–	36	66	73	78	78	24	30	FA 2
FA3	89	3750	4500	–	32	48	–	48	85	94	100	98	29	40	FA 3
FA4	373	3750	4500	–	45	70	–	68	110	124	132	130	40	50	FA 4
FA5	755	3000	4300	–	55	85	–	87	135	150	161	171	53	65	FA 5
FA6	1059	3000	4300	–	70	106	–	90	150	168	180	185	60	65	FA 6
FA7	2030	2500	4000	30	75	120	40	112	180	212	220	215	60	95	FA 7
FA8	2599	2300	4000	35	87	140	80	125	205	235	243	255	80	95	FA 8
FA9	7063	1800	3750	40	118	190	100	160	265	287	298	320	100	120	FA 9
FA10	11821	1500	3000	60	143	230	110	180	315	355	368	395	120	155	FA 10
FA11	21915	1200	2800	80	175	280	150	220	400	435	451	465	140	185	FA 11

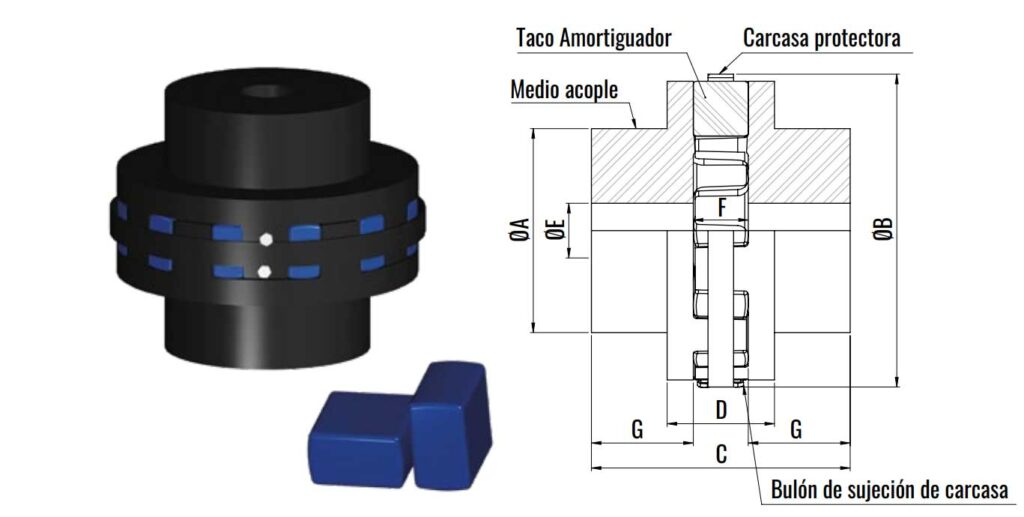

ACOPLES FUNDAL FAS NG

Acoplamiento a tacos amortiguadores con gran absorción de vibraciones. Diseñado en materiales de altísima calidad y una ingeniería desarrollada íntegramente para ofrecer mayor capacidad de torque con menor tamaño de acoplamiento, Su reducción de peso y tamaño se traduce en un ahorro significativo en tiempo de instalación y costo por modelo

Tabla II • Acoplamiento FAS NG Dimensiones generales (mm)
Tamaño	Torque (Nm)	Velocidad Máxima (RPM)	ØE Min	ØE Max	ØA	ØB	C	D	F	G	Tamaño
FAS NG 2	250	5000	–	35	58	92	199	46	23	38	FAS NG 2
FAS NG 3	470	3500	–	45	78	110	111	47	25	43	FAS NG 3
FAS NG 4	1106	3500	–	60	98	136	122	52	26	48	FAS NG 4
FAS NG 5	2800	2500	–	75	115	168	158	60	30	64	FAS NG 5
FAS NG 6	3200	2500	–	85	130	188	169	61	31	70	FAS NG 6
FAS NG 7	6300	2200	–	95	143	230	217	76	39	89	FAS NG 7
FAS NG 8	7800	2000	–	110	168	268	221	78	39	91	FAS NG 8
FAS NG 9A	13000	1800	45	120	193	290	263	94	49	107	FAS NG 9A
FAS NG 9	20000	1500	45	130	195	320	263	94	49	107	FAS NG 9
FAS NG 10	45000	1300	75	180	280	425	356	148	76	140	FAS NG 10
FAS NG 11	65000	1200	85	200	290	470	418	154	76	171	FAS NG 11
FAS NG 12	100000	1100	100	230	350	550	465	198	105	180	FAS NG 12
FAS NG 14	150000	1000	120	260	400	660	505	208	105	200	FAS NG 14
FAS NG 16	320000	890	140	290	450	705	608	210	108	250	FAS NG 16
FAS NG 18	400000	810	160	320	500	745	656	250	136	260	FAS NG 18

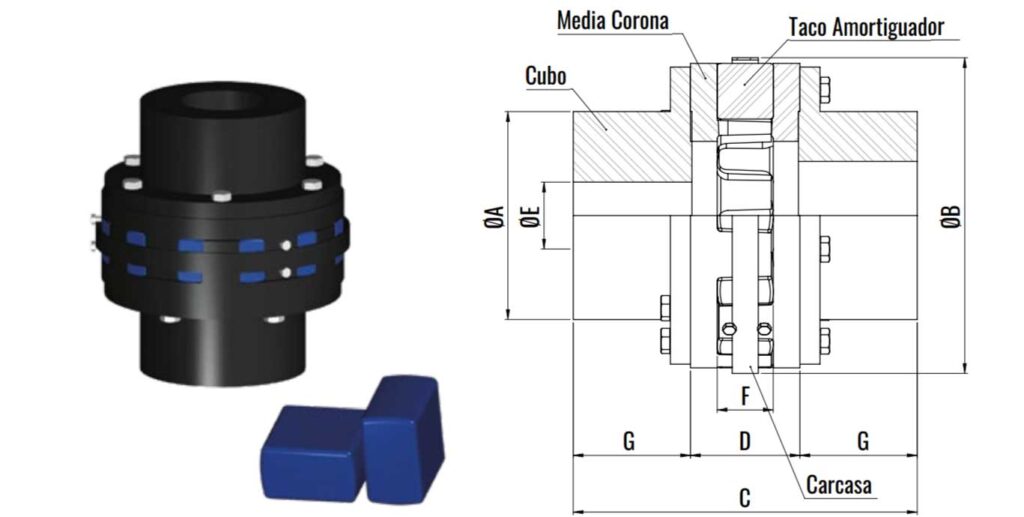

ACOPLES FUNDAL FAS NG LP

Acoplamiento diseñado especialmente para amortiguar grandes variaciones de carga, aislando a los equipos de golpes bruscos no previstos. Este acople es la solución ideal para la transmisión de grandes torques.

Tabla II • Acoplamiento FAS NG LP Dimensiones generales (mm)
Tamaño	Torque (Nm)	Velocidad Máxima (RPM)	Cubo Estándar			Cubo Mayorado			Ø B	C	D	F	G	Tamaño
Tamaño	Torque (Nm)	Velocidad Máxima (RPM)	ØE Min	ØE Max	Ø A	ØE Min	ØE Max	Ø A	Ø B	C	D	F	G	Tamaño
FAS NG 7 LP	8400	2200	40	90	145	–	–	–	230	255	80	39	90	FAS NG 7 LP
FAS NG 8 LP	11500	2000	40	100	155	–	–	–	268	280	80	39	100	FAS NG 8 LP
FAS NG 9A LP	20000	1800	50	120	190	110	130	200	290	310	90	48	110	FAS NG 9A LP
FAS NG 9 LP	25000	1500	80	130	195	–	–	–	320	334	94	48	120	FAS NG 9 LP
FAS NG 10 LP	50000	1300	90	180	290	160	200	310	425	464	148	76	160	FAS NG 10 LP
FAS NG 11 LP	72000	1200	110	200	300	180	213	330	470	490	152	76	172	FAS NG 11 LP
FAS NG 12 LP	105000	1100	110	230	350	210	250	390	550	590	195	105	200	FAS NG 12 LP
FAS NG 14 LP	195000	1000	150	260	400	240	316	490	660	640	205	105	220	FAS NG 14 LP
FAS NG 16 LP	360000	890	150	290	450	270	316	490	705	705	208	108	250	FAS NG 16 LP
FAS NG 18 LP	450000	810	180	330	500	310	350	540	745	842	245	135	300	FAS NG 18 LP
FAS NG 20 LP	685000	780	230	380	550	340	390	610	825	882	246	135	320	FAS NG 20 LP
FAS NG 22 LP	1100000	750	250	420	600	–	–	–	870	1048	352	212	350	FAS NG 22 LP
